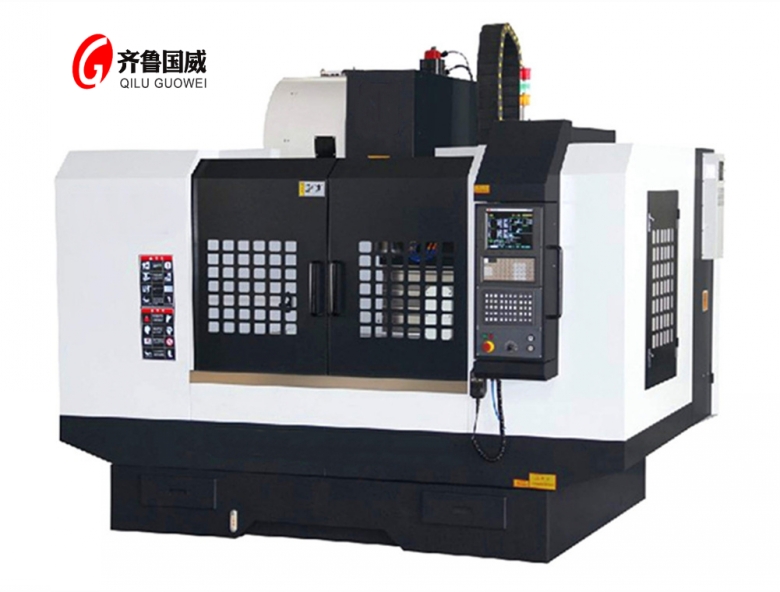

此款加工中心机械部分是指：X 、Y、Z向导轨均为淬火后进行精磨削，且导轨副贴耐磨塑带。并配有BT40圆盘式24把刀刀库，所有精度均按国内相关标准装配、检验。
主要配置：
1. 树脂砂铸件，三轴硬轨。
2. 三轴滚珠丝杆台湾上银。
3. 精密锁紧螺母。
4. 台湾产主轴（巨匠），日本NSK轴承，主轴带轮及皮带。
5. 台湾产增压缸（尚品）。
6. 进口轴承（日本NSK）。
7. 国产联轴器。
8. X、Y、Z(下)不锈钢导轨防护。
9. 进口电子润滑泵（日本河谷）。
10. 国产冷却系统含水泵、水箱。
11. 气动元件、（德国亚德客）。
12. 主轴箱重锤配重。
13. 选配、自动螺旋排屑功能。
14. 系统（日本）FANUC OI–MD。
15. 圆盘式刀库BT40-T24(台湾臻尚)（韩国浩润）。
16 .带主轴油冷功能，中心吹气。
17 中间继电器：SCHNETDER（施耐德）。
技术参数表：
| 床身结构 | 树脂砂铸件 |
| 行程X、Y、Z | 800X500X500 |
| 工作台面积 | 460X950 |
| "T"型槽 | 3-18X150 |
| 工作台承重 | 450KG |
| X、Y、Z轴丝杠、型号 | 台湾上银4008 |
| 丝杠支撑轴承 | 日本NSK |
| 联轴器 | 国产金桥通 |
| 进给速度 X、Y、Z | 12000、12000、10000 |
| X、Y、Z轴硬轨 | 树脂砂铸件 |
| 主轴 | 台湾巨匠（BT40-8000） |
| 主轴功率 | 11/15KW |
| 主轴中心至立柱距离 | 550mm |
| 主轴端面至立柱距离 | 150-650mm |
| 增压缸 | 台湾尚品 |
| 刀库 | 圆盘式(台湾臻尚) |
| 刀库容量 刀把形式 | 24 Pcs BT40 |
| 大刀具直径 | 80mm |
| 大刀具长度 | 150mm |
| 大刀具重量 | 15kg |
| 换刀时间 | 2.5s |
| 内防 | X/Y/Z三轴不锈钢导轨防护 |
| 定位精度 | ±0.01mm |
| 重复定位 | ±0.005mm |
| 润滑 | 日本河谷 |
| 自动排屑器 | 国产 |
| 重量 | 约5.2T |
| 外形尺寸 | 2800X2600X2560mm |
本公司有修改参数的权利。变更时恕不另行通知。谢谢！！
一、 产品简介与用途
该产品为X、Y、Z三轴伺服控制半闭环式立式加工中心，结构及外形尺寸紧凑合理，主轴为伺服电机驱动。能够实现对各种盘类、板类、壳体、模具等复杂零件在一次装夹中完成钻、铣、镗、扩、铰、攻丝等多种工序加工，适合于汽车零部件、电器仪表、摩托车、工具、五金、电机等行业的零件加工，可用于中小批量零件的加工制造，对复杂、高精度零件的加工更显其优越性，也可组成自动生产线进行大批量生产，保证零件的产品质量和的生产。
二、 主要结构特点
1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构，在底座的内部分布着加强筋，滑座为箱体式结构，保证了基础件的高刚性和抗弯减震性能，立柱采用柱形结构，基础稳固，刚性好；基础件采用树脂砂造型并经过时效处理，确保机床长期使用精度的稳定性，为机床性能的稳定性提供了保障。
2、 X、Y、Z向导轨副贴耐磨塑带耐磨性好。配合自动强制润滑，实现机床的无爬行运动。
3、 X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直联，进给伺服电机直接将动力传递给高精度滚珠丝杠，无背隙，保证机床的定位精度；
4、 采用台湾知名品牌高速、高精度、高刚性主轴单元，轴向和径向承载能力强，转速达8000rpm；
5、 主轴采用中心吹气结构，在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁，保证刀具夹持的精度；
6、 X、Y、Z三个方向导轨、丝杠都采用密闭防护，保证丝杠及导轨的清洁，确保机床的传动及运动精度；
7、 机床外防护采用全封闭结构设计，安全可靠；
8、 采用24把圆盘式刀库，换刀准确，时间短，效率高，经百万次运转测试，符合可靠性要求；机械手为蜗轮结构，换刀速度快，能减少运动时的冲击，保证刀库的使用寿命；气动驱动，随即换刀；
9、 采用集中自动润滑装置，定时、定量的自动间歇式润滑，工作稳定可靠；
10、 电气元件选用知名品牌。（中间继电器选用施耐德。）
11、 本机床操作方便，灵活快捷；
① 精度
精度按JB/T8771.2-1998《加工中心 检验条件 第2部分：立式加工中心几何精度检验》和JB/T8771.4-1998《加工中心 检验条件 第4部分：线性和回转轴线的定位精度和重复定位精度检验》制造和验收。
定位精度可达：±0.01 重复定位精度可达：±0.005.
12、 CNC控制系统（标准配置）
系统具有完善可靠的联锁、安全保护和故障诊断报警等功能，配有RS232标准通讯接口和CF卡，能实现DNC加工。
三、 标准配置
1、 台湾主轴单元8000rpm;
2、 数控系统：系统 FANUC OI -MD 、11/15Kw， X/Y/Z轴进给电机：功率1.8Kw，24把圆盘式刀库。
3、 集中自动油润滑；
4、 全防护钣金护罩；
5、 水冷却
6、 吹气冷却。
7、 自动螺旋排屑系统。
8、 电气箱空调冷却系统。
四、 四轴分度头： 选配。
五、 机床的随机附件
| 序号 | 名 称 | 规格或标记 | 数量 | 备注 |
| 1 | 弹簧夹头刀柄 | MAS BT40-ER32 | 1 | |
| 2 | 卡簧 | 6、8、10、12、16、20 | 各1 | |
| 3 | 拉钉 | P40T-1-MAS403 | 1 | |
| 4 | 可调垫铁及螺栓 | 7套 |
1、 负责指导安装，免费调试。
2、 机床保修期一年，并负责终身有偿维修。保修期内免费提供非人为损坏零件及服务，保修期外以优惠价格提供技术服务及机床零部件的供应。
3、 免费培训操作工人掌握产品的操作技术。
七、机床的安装环境
1、 电源：AC3P380V+5%~-10% 50HZ±1HZ 20KVA
2、 汽源：压力0.5-0.7Mpa 流量250L/min
3 、 相对湿度：≤80% 环境温度：-0°~ 40℃
